Jednostki PSA - powietrze to wszystko, czego potrzebujesz

PSA (Pressure Swing Adsorption)

Jednostki PSA - powietrze to wszystko, czego potrzebujesz

Co to jest PSA (Pressure Swing Adsorption)?

Zakres wydajności
od 250 Nm3/h do 1 500 Nm3/h
Azot (czystość: od 95 do 99,9%)

Proces PSA (Pressure Swing Adsorption) opiera się na fizycznych właściwościach adsorpcyjnych specjalnie przygotowanych sit molekularnych. Jednostki PSA potrzebują jedynie czystego, suchego powietrza, aby generować N2 w ekonomiczny sposób i z czystością do 99,9% (azot). Powietrze to jest sprężane do 10 barów, oczyszczane, a następnie przepuszczane przez zbiorniki wypełnione węglowymi sitami molekularnymi (CMS). Ciągły dopływ azotu uzyskuje się poprzez przełączanie strumienia gazu: podczas gdy jeden zbiornik pracuje, drugi jest regenerowany poprzez zmniejszenie ciśnienia. Niepożądane składniki gazu są uwalniane do atmosfery.

Układ instalacji opiera się na filozofii bezpieczeństwa i niezawodności Messer, która jest stosowana od ponad 20 lat w obsłudze instalacji separacji powietrza dla klientów na całym świecie. Generator azotu został zaprojektowany z myślą o łatwości obsługi (w normalnych warunkach) i niskich kosztach konserwacji. Aby zminimalizować koszty personelu i koszty operacyjne, wszystkie urządzenia i elementy sterujące procesem będą obsługiwane i monitorowane przez komputerowy system sterowania. Instalacja zostanie zaprojektowana zgodnie z najnowszymi międzynarodowymi zasadami i przepisami.

Właściwości generatora azotu

Wydajność: od 250 do 1 500 Nm3/h azotu
Czystość: 95-99,9% (5-0,1% O2)
Ciśnienie zasilania: 4-10 bar(g)
Zakres pracy: 100-80%
Niska moc właściwa: 0,3 -0,6 kWh/Nm³
Możliwość budowy modułowej
Korzyści dla naszych klientów:
Niski długoterminowy koszt eksploatacji
Zaprojektowany do pracy w trybie 24x7
Bezpieczny, niezawodny, prosty w obsłudze, łatwy w utrzymaniu
Krótki czas budowy
Znacząca redukcja emisji CO2
Niezawodne zasilanie rezerwowe

Bezpieczne dostawy ze źródła zapasowego - na wszelki wypadek - to wisienka na torcie każdej koncepcji zakładowej, pozwalająca konsumentowi spać spokojnie w odniesieniu do dostaw gazu, nawet w przypadku przestojów konserwacyjnych, przerw w dostawie prądu lub innych nieprzewidzianych zdarzeń. Nasza regionalna sieć logistyczna z centralnie zarządzaną koordynacją w całej Europie, w połączeniu z zaawansowanym planowaniem produkcji, zapewnia każdemu klientowi niezawodne dostawy gazów technicznych od Messer, nawet podczas planowanych i nieplanowanych przestojów. Messer dostarczy rozwiązanie dostosowane do indywidualnych potrzeb klienta, zgodnie z jego wymaganiami i życzeniami.

Zastosowania PSA 2606

Azot wytwarzany przez generator azotu PSA jest idealny dla przemysłu chemicznego, naftowego i gazowego, motoryzacyjnego, farmaceutycznego, rolniczego i spożywczego, elektronicznego i innych, w tym produkcji akumulatorów litowo-jonowych.

W oparciu o wymagania, życzenia klienta i uzgodnione warunki, generator azotu PSA z systemem rezerwowym zostanie zainstalowany na terenie klienta. System pozwala zagwarantować ciągłość dostaw gazu o wymaganej objętości i ciśnieniu do produkcji klienta

PROCESS DESCRIPTION

PROCESS DESCRIPTION

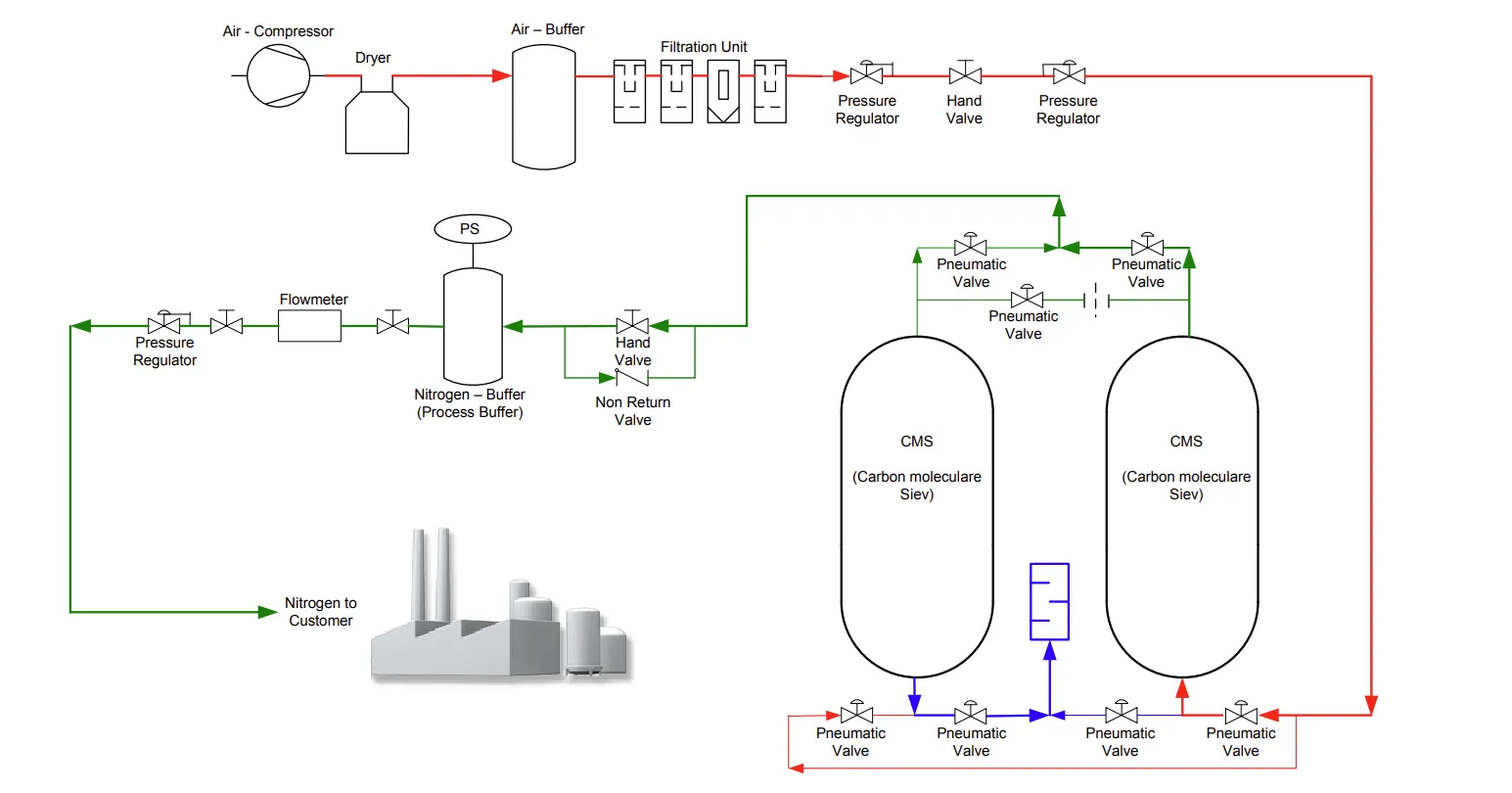

Schemat przepływu dla jednostki PSA

Schemat przepływu dla jednostki PSA

PSA główne wyposażenie technologiczne.

Powietrze procesowe jest oczyszczane z kurzu i innych cząstek w filtrze powietrza, a następnie sprężane do wymaganego ciśnienia procesowego za pomocą sprężarki powietrza. Sprężone powietrze jest chłodzone w chłodzonym powietrzem chłodzonym powietrzem. Ciekła woda skraplająca się podczas filtracji jest oddzielana.

Jednostka PSA składa się z dwóch zbiorników wypełnionych węglowym sitem molekularnym (CMS). Oczyszczone sprężone powietrze wchodzi do jednego zbiornika od dołu, a tlen jest wiązany z CMS, podczas gdy azot jest przepuszczany do bufora procesowego N2. Ten etap adsorpcji trwa około 60 sekund.

Po tym czasie CMS jest nasycony i adsorpcja jest kontynuowana w drugim zbiorniku. Podczas pracy drugiego zbiornika pierwszy zbiornik jest regenerowany poprzez zmniejszenie ciśnienia i uwolnienie zaadsorbowanego tlenu do atmosfery. Dzięki temu procesowi adsorpcji zmiennociśnieniowej uzyskuje się ciągłe dostawy azotu.

Kopia zapasowa: obecność systemu rezerwowego pozwala naszemu klientowi kontynuować pracę podczas konserwacji zapobiegawczej, konserwacji sprzętu i możliwych sytuacji siły wyższej. W takich okresach klient będzie zaopatrywany w azot za pośrednictwem systemu rezerwowego. Nasza regionalna sieć logistyczna z centralnie zarządzaną koordynacją w całej Europie, w połączeniu z zaawansowanym planowaniem produkcji, zapewnia, że każdy klient otrzymuje niezawodne dostawy gazów technicznych od Messer, nawet podczas planowanych i nieplanowanych przestojów.

PSA schemat przepływu
