Kriogeniczna jednostka separacji powietrza

Jednostki separacji powietrza

Kriogeniczna separacja powietrza

Co to są jednostki separacji powietrza (ASU)?

Wysoka wydajność
Azot (czystość: 99,999 do 99,9999%)
Tlen (czystość: 96,0 do 99,999%)
Argon (czystość: 96,0 do 99,9999%)
także rzadkie gazy: neon, ksenon, krypton, hel

Jednostki separacji powietrza (ASU) są przeznaczone do produkcji tlenu, azotu, argonu, w postaci ciekłej lub gazowej z powietrza atmosferycznego. Dodatkowo, ASU może produkować rzadkie gazy - krypton, ksenon, neon i hel. Messer posiada 125-letnie doświadczenie i liczne technologie niezbędne do zaprojektowania, zbudowania i obsługi efektywnego kosztowo systemu dostaw gazów dla naszych klientów. Ponadto Messer jest właścicielem i operatorem ponad 300 instalacji separacji powietrza dla wszystkich rodzajów zastosowań w ponad 40 krajach.

Azot

Wydajność: do 200 000 Nm3/h
Czystość: do 99,9999%

Tlen

Wydajność: do 60 000 Nm3/h
Czystość: do 99,999%

Argon

Wydajność: do 2 000 Nm3/h
Czystość: do 99,9999%

Aby jak najlepiej spełnić wymagania naszych klientów, Messer produkuje każdą jednostkę ASU zgodnie z indywidualnym projektem, biorąc pod uwagę specyfikę produkcji klienta i istniejącą infrastrukturę. Instalacje oparte są na najnowocześniejszych rozwiązaniach projektowych, wyposażone są w najlepsze w swojej klasie komponenty od renomowanych dostawców i charakteryzują się wysokim poziomem automatyzacji, niezawodnością i niskim zużyciem energii.

Zasada działania ASU

Zasada działania ASU

W jaki sposób Gases for Life są wytwarzane z powietrza?

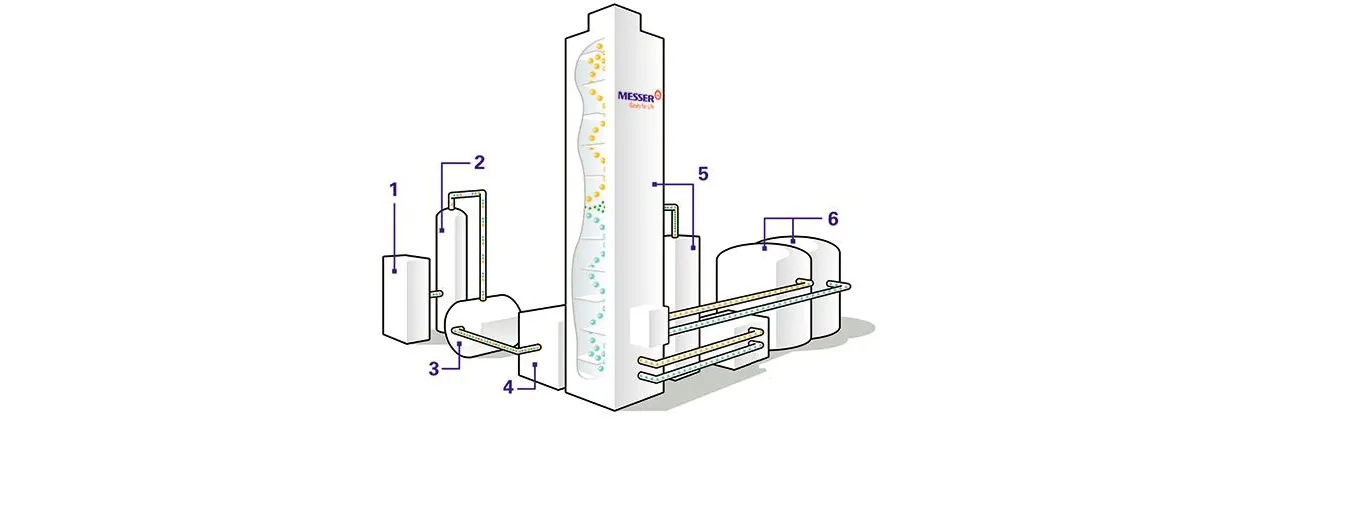

Schemat działania ASU 1. Sprężanie powietrza - Powietrze z otoczenia jest zasysane, filtrowane i sprężane ... 2. Wstępne chłodzenie powietrza - ... i wstępne chłodzenie wodą lodową. 3. Oczyszczanie powietrza - Zanieczyszczenia takie jak para wodna i dwutlenek węgla są następnie usuwane z powietrza w tak zwanym sicie molekularnym. 4. Chłodzenie powietrza - Ponieważ gazy tworzące powietrze skraplają się tylko w bardzo niskich temperaturach, oczyszczone powietrze w głównym wymienniku ciepła jest schładzane do około -175°C. Chłodzenie odbywa się za pomocą wewnętrznej wymiany ciepła, w której strumienie zimnego gazu generowane podczas procesu chłodzą sprężone powietrze. Gwałtowna redukcja ciśnienia powoduje dalsze schłodzenie sprężonego powietrza, w wyniku czego ulega ono częściowemu skropleniu. Teraz powietrze jest gotowe do kolumny separacyjnej, w której następuje faktyczna separacja. 5. Rozdzielanie powietrza - Rozdzielanie powietrza na czysty tlen i czysty azot odbywa się w dwóch kolumnach, średniociśnieniowej i niskociśnieniowej. Różnica w temperaturze wrzenia składników jest wykorzystywana w procesie separacji. Tlen staje się cieczą w temperaturze -183°C, a azot w temperaturze -196°C. Ciągłe parowanie i skraplanie spowodowane intensywną wymianą materiału i ciepła między wznoszącą się parą a opadającą cieczą wytwarza czysty azot na górze kolumny niskociśnieniowej i czysty tlen na dole. Argon jest oddzielany w dodatkowych kolumnach i wymaga kilku dodatkowych etapów procesu. 6. Pobór i magazynowanie - Gazowy tlen i azot są wprowadzane do rurociągów w celu transportu do użytkowników, np. hut stali. W postaci ciekłej tlen, azot i argon są przechowywane w zbiornikach i transportowane do klientów cysternami samochodowymi.
